Макетна плата "Манюня" (4 x 3 см)

Опис

Макетна плата "Манюня" - це двостороння макетна плата розміром приблизно 4 на 3 см (точний розмір - 38.0 x 28.0 мм) яскраво червоного кольору. Вона ідеально підійде для прототипування і тестування простих електронних схем з невеликою кількістю компонентів.

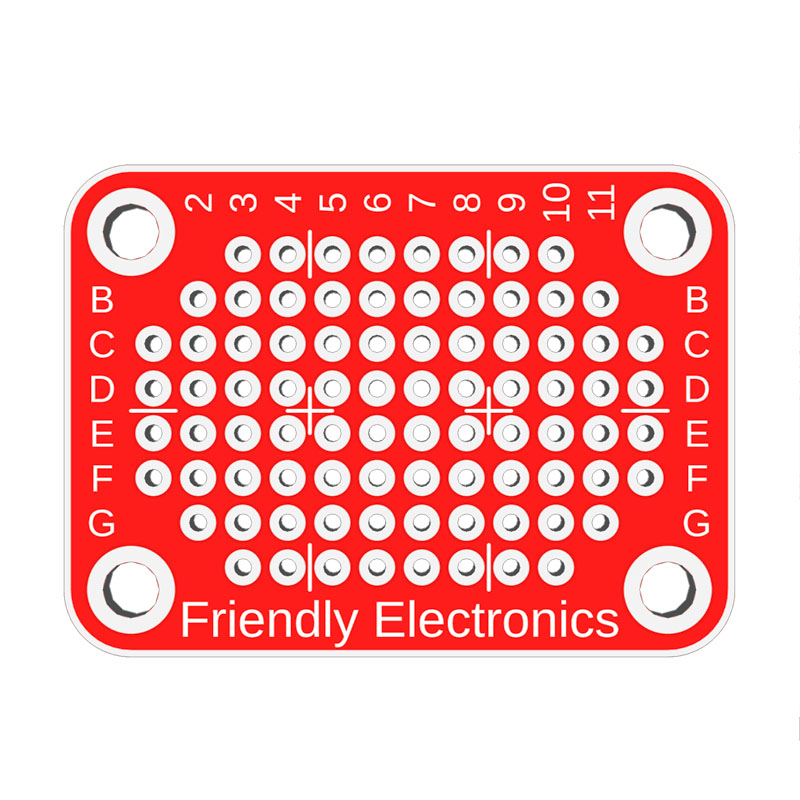

Макетна плата має стандартний для великої кількості вивідних компонентів крок сітки - 2.54 мм, а також чотири отвори для кріплення під гвинт діаметром 3 мм розташовані по кутам плати. На верхній частині макетної плати нанесені координатні позначки у вигляді літер (A, B, C, D...) по вертикалі та цифр (1, 2, 3, ...) по горизонталі, а також невеликі лінії, які утворюють сітку яка розділяє плату на квадрати розміром 4x4 точки, для полегшення орієнтування. Роздільна сітка також продубльована на нижній частині макетної плати.

Макетна плата виготовлена з високоякісного склотекстоліту FR-4 товщиною 1.6 мм з нанесеною паяльною маскою червоного кольору і має привабливий вигляд, завдяки чому з нею ще приємніше працювати а кінцевий результат не соромно показати іншим або викласти фотографії в Інтернет.
